Introducción

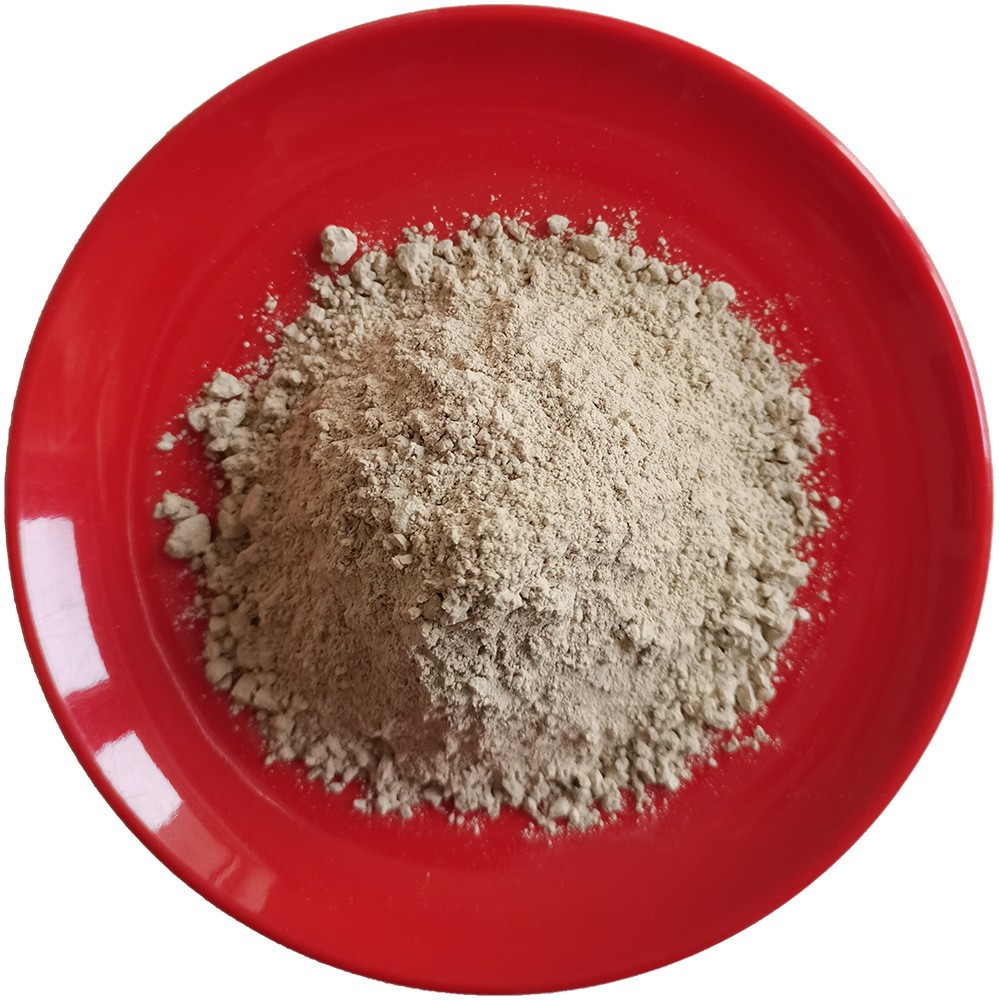

La nefelina silimanita se caracteriza por propiedades químicas estables, buena resistencia al choque térmico, alta refractariedad y buena resistencia mecánica. Puede usarse como materia prima para cerámica, refractarios, mullita sintética, materiales de soldadura y materiales de fricción, y se usa ampliamente en metalurgia, industria química, cerámica y vidrio.
La sillimanita también se conoce como cuarzo o eclogita. Es un mineral de sillimanita vítreo de color marrón, verde claro, azul claro o blanco. Los cristales son columnares o en forma de aguja-y, cuando se agregan, suelen ser fibrosos o radiales, con un brillo sedoso o vítreo. La yuzenita puede transformarse en mullita cuando se calienta. Es un típico mineral metamórfico de alta-temperatura formado a partir de fango rico en aluminio-mediante un metamorfismo regional avanzado, que generalmente se encuentra en esquistos cristalinos y gneis, y también se observa en rocas ricas en aluminio-y zonas de contacto ígneas. Cuando se calienta a 1300 grados, la eclogita se convierte en mullita, que puede usarse como material refractario de alto-grado.
Especificaciones físicas y químicas
| Elementos de detección | Resultados de la detección |
| Al₂O₃(%) | 60.9 |
| SiO₂(%) | 37.05 |
| Gravedad específica del producto | 3.24 |
| Obstinación | 1850 grados |
| Temperatura de servicio | <1700 grados |
| Dureza de Mohs | 7.5 |
Proceso
Beneficio y Purificación:
Después de triturar y cribar, el mineral en bruto se purifica eliminando Fe₂O₃, TiO₂ y otras impurezas mediante separación magnética y flotación. Después de la purificación, el contenido de Al₂O₃ puede alcanzar del 58% al 68%.
Tratamiento de calcinación:
Sillimanita en bruto: Se utiliza directamente en refractarios sin forma (por ejemplo, moldes y materiales de apisonamiento), aprovechando sus características de expansión para compensar la contracción.
Sillimanita calcinada: calcinada a una temperatura alta de 1450 a 1600 grados para lograr una transformación de fase completa y estabilidad de volumen. Se utiliza comúnmente en la producción de ladrillos refractarios de alta-calidad, componentes prefabricados y materiales compuestos a base de cerámica-.
Tecnología de procesamiento-profundo:
Trituración ultrafina al nivel de micras, que sirve como matriz para mejorar la densidad del material.
Recubrimiento superficial con Al₂O₃ o ZrO₂ para mejorar la resistencia a la erosión por escoria.
Solicitud
Ladrillos de Celosía Regeneradora:
En la cámara regeneradora de los hornos de vidrio, donde las temperaturas alcanzan los 1400-1600 grados, los ladrillos de silimanita exhiben una fuerte resistencia a la erosión causada por los vapores líquidos del vidrio. Su baja conductividad térmica (1,2–1,8 W/m·K) ayuda a reducir la pérdida de calor.
Pico y orificios de flujo:
Estas áreas están expuestas a la erosión a alta-temperatura causada por líquidos de vidrio alcalinos como Na₂O y K₂O. Los ladrillos de silimanita ofrecen una vida útil de 2 a 3 años más que la de los ladrillos convencionales con alto contenido de -alúmina.
Ventaja técnica:
A altas temperaturas, se forma una estructura de red de mullita que inhibe la infiltración de líquido de vidrio y evita el reblandecimiento y el desconchado del cuerpo del ladrillo.
Industria del acero: aplicaciones de proceso completo-desde el alto horno hasta la cuchara
Cerámica y muebles para hornos de alta-temperatura: "soporte estructural" para un control preciso de la temperatura
Materiales del horno:
Las placas de silimanita y las placas caladas se utilizan para la sinterización de cerámicas electrónicas (p. ej., condensadores MLCC). Con alta refractariedad y bajo coeficiente de expansión térmica (4,5 × 10⁻⁶/grado), ayudan a prevenir la deformación y agrietamiento de los productos cerámicos causados por los componentes del soporte.
Revestimiento del horno de alta-temperatura:
En los hornos lanzadera y de rodillos, los ladrillos ligeros de sillimanita con una densidad de 1,8 a 2,2 g/cm³ proporcionan aislamiento térmico y resistencia al choque térmico. Garantizan que las fluctuaciones de temperatura del horno se mantengan dentro de ±5 grados.
Materiales refractarios indefinidos: "-solución in situ" para una construcción flexible
Hormigones bajos en cemento
Utilizado como agregado (30%–50%), las características de expansión de la silimanita compensan la contracción por endurecimiento de los hormigones, aumentando la resistencia a la flexión en un 20%–30%.
Compuesto de parcheo en aerosol
Se utiliza para la reparación rápida de aberturas de hornos de cemento y revestimientos de hornos de acero. El polvo fino de silimanita nefelina (menor o igual a 0,088 mm, mayor o igual al 80%) se adhiere firmemente al sustrato, logrando una fuerza de adhesión mayor o igual a 5 MPa.
Industria del Cemento: "Pionera en Resistencia a la Corrosión" en Ambientes Alcalinos
Correa de transición del horno rotatorio
Los ladrillos compuestos de silimanita-espinela resisten la erosión alcalina causada por el polvo del horno de cemento (contenido de CaO mayor o igual al 40%). Su vida útil es de 1,5 a 2 años, un 50% más que la de los ladrillos ordinarios con alto contenido de alúmina.
Revestimiento del horno de descomposición
Los moldes a base de silimanita-resisten vapores alcalinos (Na₂O, K₂O) y atmósferas de CO₂ y exhiben una fuerte resistencia al desconchado. Son adecuados para condiciones de trabajo fluctuantes a temperaturas de 1100 a 1450 grados.
7*24 horas de respuesta en línea
Proporcionar protección postventa-profesional
Nuestra dirección
Distrito de gestión de Qinghua, ciudad de Dashiqiao, ciudad de Yingkou, Liaoning, China
Número de teléfono
+8613700131695
+8618540210631
correo electrónico-
info@zinfon-refractory.com
Etiqueta: silimanita, fabricantes, proveedores, fábrica de silimanita de China, comprar materia prima refractaria, materiales refractarios, materia prima refractaria para horno de vidrio, materia prima refractaria para trabajos de innovación, materia prima refractaria para la bomba, materia prima refractaria para el trabajo de prueba
